关于拉力试验机的测验原理你知道多少?
整理:凯镭迪 时间:2021-06-30

相信有许多操作人员虽然会操作拉力试验机,但是却对其工作原理不甚了解,了解设备的原理能够帮助操作人员更好的去使用设备,下面小编就为您来介绍一下拉力试验机的测验原理一同来看看吧!

1、拉力试验机力值的测量是通过测力传感器、扩大器和数据处理系统来完结测量。从材料力学上得知,在小变形前提下,一个弹性元件某一点的应变ε与弹性元件所受的力成正比,也与弹性的变构成正比。以S型试验机传感器为例,当传感器遭到拉力P的效果时,因为弹性元件表面粘贴有应变片,因为弹性元件的应变与外力P的大小成正比例,故此将应变片接入测量电路中,即可通过测出其输出电压,然后测出力的大小。

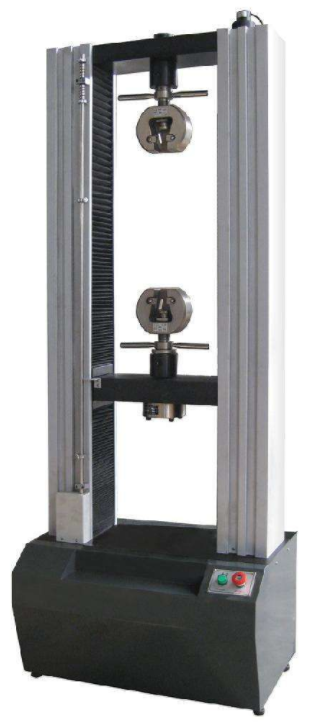

拉力试验机


2、形变的测量通过形变测量安装来测量,它是用来测量试样在试验进程中发生的形变。该安装上有两个夹头,经由一系列传念头构与装在测量安装顶部的光电编码器连在一同,当两夹头间的距离发生改变时,带动光电编码器的轴改变,光电编码器就会有脉冲旗帜灯号输出。再由处理器对此旗帜灯号进行处理,就可以得出试样的变形量。

3、横梁位移的测量其道理同变形测量大致一样,都是通过测量光电编码器的输出脉冲数来获得横梁的位移量。

以上就是为大家介绍的全部内容,希望对大家有所帮助。如果您想要了解更多的知识,您可以浏览我们的网站,我们会为您提供更专业的信息。
